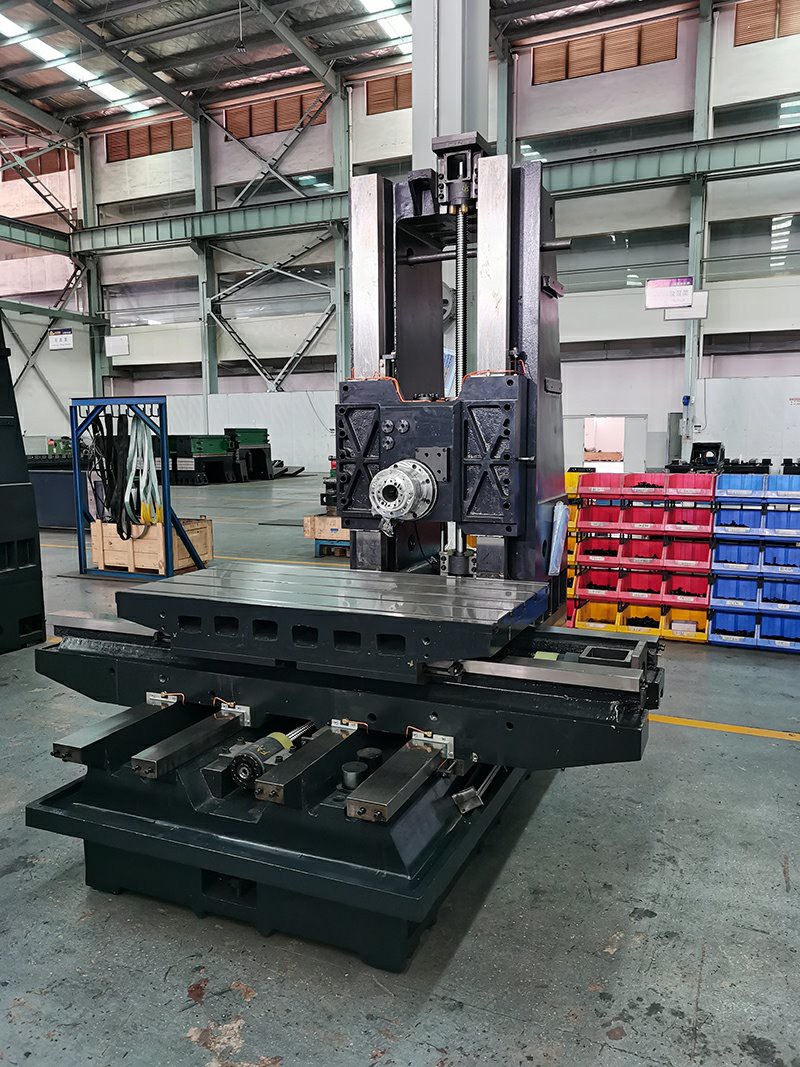

מסגרת כרסום אופקית חסכונית היא מרכז העיבוד האופקי ברמת הכניסה-
הוא מספק יכולות ליבה של עיבוד אופקי בשבריר מהעלות של HMC מלא, מה שהופך אותו לפתרון-חסכוני עבור סדנאות המבקשות להרחיב את יכולות העיבוד האופקי שלהן.
ארכיטקטורת ציר ותנועה
כיוון ציר אופקי: כמו HMC מסורתי, הציר מותקן בצורה אופקית, במקביל לשולחן העבודה, מה שמאפשר כרסום אופקי יעיל, משעמם ועיבוד רב-צדדי.
מערכת תנועה פשוטה
שלא כמו HMCs, מסגרות הכרסום האופקיות החסכוניות מאמצות טבלה- קבועה, נעה-, השומרת על תנועת ציר X/Y/Z הליניארית של VMC תוך שילוב ציר אופקי.
יציקה בקשיחות גבוהה
גוף המכונה בנוי מברזל יצוק בדרגה-גבוהה (HT300) עם צלעות FEM-מותאמת, המבטיח קשיחות סטטית ודינאמית גבוהה לחיתוך-כבד, בדומה לחיתוך HMC, אך ללא המבנה הסגור המורכב של דגמי פרימיום.
שולחן סיבובי אופציונלי לעיבוד 4-צדדי
על ידי שילוב שולחן סיבובי ציר 4- על שולחן העבודה, המכונה יכולה להשיג עיבוד 4- צדדי אוטומטי לחלוטין של חלקי עבודה בהגדרה אחת, ולבטל את הצורך בקיבוע מחדש ידני ולשפר משמעותית את יעילות העיבוד.
סִיכָה
מערכת שימון אוטומטית מרכזית: המכונה מצוידת במערכת שימון אוטומטית מרכזית.
יעילות שטח
בהשוואה למכונות HMC גדולות וסגורות, לטחנות אופקיות מסוג -מיטות אלה יש טביעת רגל קטנה יותר, מה שהופך אותן למתאימות לבתי מלאכה עם שטח רצפה מוגבל.
מפעיל-עיצוב ידידותי
שומר על הפעולה האינטואיטיבית של VMCs, עם גישה נוחה לחלקי העבודה ונראות, מקצרת את זמן ההדרכה למפעילים המכירים מכונות אנכיות.

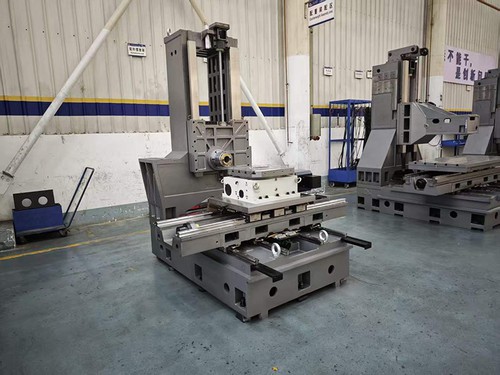

| דֶגֶם | LW855 | LW970-II | LW970A-II | LW970-P | LW970A-עמ' | LW13 | LWB13 | LW15 | LWB15 | LW1075 | LW1290 | LW1814 |
| גודל שולחן (מ"מ) | 550×1000 | 650×1200 | 650×1200 | 700×1300 | 700×1300 | 810×1500 | 810×1500 | 810×1700 | 810×1700 | 600×1300 | 700×1360 | 900×1260 |
| טבלה שמאלה/ימין X (מ"מ) | 800 | 1100 | 1100 | 1200 | 1200 | 1300 | 1300 | 1500 | 1500 | 1000 | 1200 | 1800 |
| ציר למעלה/למטה Y (מ"מ) | 600 | 750 | 750 | 750 | 750 | 800 | 800 | 800 | 800 | 750 | 900 | 1400 |
| טבלה קדימה/אחורה Z (מ"מ) | 550 | 650 | 650 | 700 | 700 | 1000 | 1000 | 1000 | 1000 | 600 | 700 | 900 |
| מדריך X | מדריך ליניארי רולר | מדריך ליניארי רולר | מדריך ליניארי רולר | מדריך ליניארי רולר | מדריך ליניארי רולר | מדריך ליניארי רולר | מדריך ליניארי רולר | מדריך ליניארי רולר | מדריך ליניארי רולר | מדריך ליניארי כדור | מדריך ליניארי כדור | מדריך ליניארי כדור |
| מדריך Y | מדריך ליניארי רולר | דרך קופסה | מדריך ליניארי רולר | דרך קופסה | מדריך ליניארי רולר | דרך קופסה | מדריך ליניארי רולר | דרך קופסה | מדריך ליניארי רולר | דרך קופסה | דרך קופסה | דרך קופסה |
| מדריך Z | מדריך ליניארי רולר | מדריך ליניארי רולר | מדריך ליניארי רולר | מדריך ליניארי רולר | מדריך ליניארי רולר | מדריך ליניארי רולר | מדריך ליניארי רולר | מדריך ליניארי רולר | מדריך ליניארי רולר | מדריך ליניארי כדור | מדריך ליניארי כדור | מדריך ליניארי כדור |
| ציר חגורה | BT40-150-8000 | BT40-150-8000 | BT40-150-8000 | BT40-150-8000 | BT40-150-8000 | BT50-155-8000 | BT50-155-8000 | BT50-155-8000 | BT50-155-8000 | BT50-190-6000 | BT50-190-6000 | BT50-190-6000 |
| הֶעָרָה | אין יתרה נגדית Y | אין יתרה נגדית Y | אין יתרה נגדית Y | אין יתרה נגדית Y | אין יתרה נגדית Y | אין יתרה נגדית Y | אין יתרה נגדית Y | אין יתרה נגדית Y | אין יתרה נגדית Y | איזון נגדי Y | איזון נגדי Y | איזון נגדי Y |
